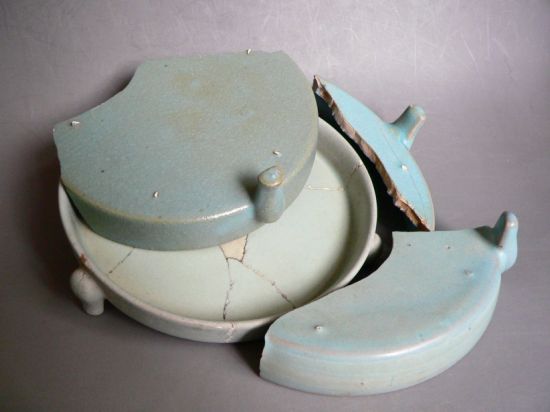

图7 天青釉三足洗

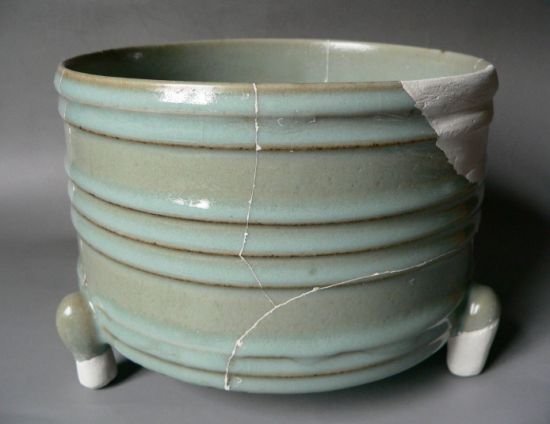

图8 天青釉三足尊

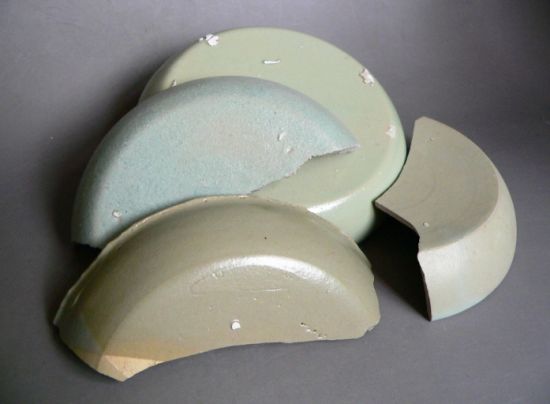

图9 天青釉平底洗

    2.制作工艺：器物的制作工艺较精细，大量使用了模制工艺，使得器物形体规范、胎体较薄，有的器物胎釉厚度不到两毫米。因模具的广泛使用，异形器物也得以大量生产。

　　3.胎质：胎质坚硬致密，胎泥加工较精细，吸水率低。胎色有白、灰白、土黄，个别黑色，

　　4.烧成燃料及温度：大部以煤炭为主要燃料，薪柴次之，窑温高于1250摄氏度。

　　5.釉色及开片：色调较多，有月白(有称白汝)、天青、淡青，灰青、青绿色，釉色较深的稍多些。个别釉面光亮如新，釉层较厚部分釉面多呈亚光。以煤炭为燃料生成氧化焰效果的器物其釉面色相不稳，有偏色现象。大多开细纹片，个别有大片纹，也有少量器物无开片现象。另外月白釉色的器物其釉层较厚，釉面开片较大，类似传说中的北宋官窑。

　　6.施釉方法：施釉饱满，尤其瓶类和其它器物的器内几乎满釉，足底垫物出现有窑粘现象。

　　7.试釉片：出现了大量的以天青釉为基色的深浅不一有各色阶釉面的试烧片，这些试釉片大部采用器物素烧的残片进行试烧(图22)，一部分用较标准的梯形半釉半素且带圆孔的瓷片试烧(图23)，釉色由浅(月白)到深(深青灰)，色差较大、品种较多、色相不稳。
