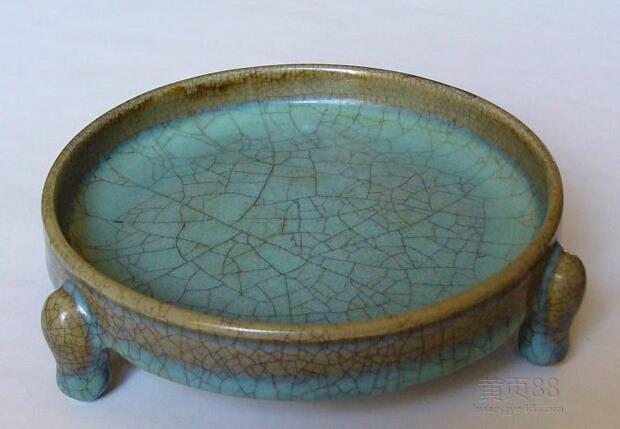

汝瓷瓷器的斜开片与显微结构。裂纹在扩展时，有时形成直开片，有时形成斜开片，这既和釉受到的张应力强度和釉层中的应力分布有关，又与釉的显微结构有关。

　　下面结合几种不同的情况进行讨论：

　　（a）过烧的汝窑天青釉，由于玻化比较完全，釉层中很少见到未熔釉料，钙长石析晶和气泡也相对较少。在这种情况下，裂纹扩展时一定沿着最短的路线，即垂直于胎釉表面的方向进行，形成很多即粗又长的直开片。顺便说一句，凡是釉层较薄而且玻化很完全的釉，其裂纹都是以直开片的形式出现的，例如铅釉；

　　（b）生烧的月白釉和淡粉青釉，处于刚半玻化阶段，这类釉除了在冷却初期尚能形成少量直开片外，在以后的长期使用和放置过程中基本上就不再出现开片；

　　（c）正烧或接近正烧的汝窑天青釉，其显微结构介于上述过烧和生烧两种情况之间，釉料已接近完全熔融，釉层中有成群成片的钙长石析晶和较多气泡。显微结构研究表明，纹片的走向与气泡密切有关。在冷却初期，由于釉受到的张应力非常大，故裂纹能够笔直穿过气泡而继续前进，气泡不会对裂纹的前进方向产生很大影响，开片的形态基本上都是直开片。但出窑后再隔了很长一段时间，在大量直开片都出现以后，釉受到的应力已经大大削弱，在这种情况下，裂纹已经没有足够的力量笔直穿过气泡而只能绕过它们继续前进，使裂纹的前进方向发生不同程度的偏离，结果就形成斜开片。

　　汝窑瓷器斜开片与玛瑙古文献中有“汝窑宫中禁烧，内有玛瑙为釉”的记载，有人据此推测汝窑斜开片的形成可能与玛瑙有关，但也有人认为，玛瑙在釉中的作用与石英没有太大区别，两者的主要成分都是SiO2，虽然杂质含量和结晶类型稍有不同，但对开片的形态不会产生明显影响。作者根据显微结构和电子探针扫描等科学手段进行研究的结果，迄今为止还没有找到斜开片的形成与玛瑙直接有关的科学论据。

　　汝瓷瓷器斜开片与釉层中的应力分布-斜开片大都出现于内壁，内壁和外壁同时出现斜开片的较为少见，单是外壁有斜开片而内壁没有的更加少见。这些事实表明，在同一件器物上，内壁釉层和外壁釉层的应力分布是不一样的，内壁釉层中的应力分布有利于斜开片的产生。影响釉层中应力分布的因素非常复杂，它们与器物的形状、各种工艺因素以及外部条件有关。总之，斜开片的形成都是一系列内部条件和外部条件综合影响的结果，而且还带有一定的偶然性。所以一窑产品中出现斜开片的产品为数不多，出现典型鱼鳞纹的更少。
